Тест репитеров GSM

Часть 5. Репитер Picocell 900SXL

Изрядно намучавшись с предыдущими тремя образцами, мы решили добиться хорошей связи любой ценой и подключили мощный ретранслятор другой ценовой категории. Это один из самых сильных представителей класса абонентских репитеров – Picocell 900SXL, производства российской компании. Заявленная площадь покрытия до 1500 кв. метров за счет максимальной выходной мощности 320 мВт (25дБм). Но нас больше интересует высокий коэффициент усиления – 80 дБ.

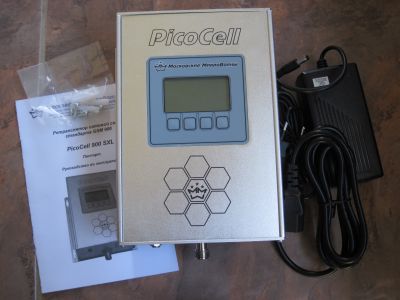

Репитер Picocell 900SXL

Репитер снабжен LCD дисплеем, отображающим режим работы, что очень наглядно и удобно для настройки. Отображаются следующие основные параметры: выходной уровень сигнала на внутренние антенны, выходной уровень сигнала на уличную антенну, установленные уровни усиления в обоих направлениях, температура внутри корпуса. Настройка параметров производится четырьмя кнопками, расположенными под дисплеем. Сам ретранслятор достаточно массивный, гораздо тяжелее предыдущих, на обратной стороне имеет большие ребра для охлаждения.

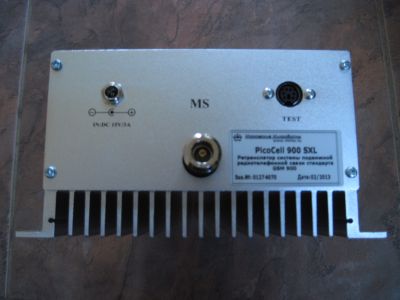

Репитер Picocell-900SXL-2

При включении репитерана дисплее отобразился максимальный уровень усиления в обоих направлениях и максимальный выходной сигнал. Но! Это не является нормальным режимом работы. Уровень сигнала от базовой станции к мобильным телефонам на самом деле должен постоянно находиться на уровне, близком к максимальному или чуть ниже. А вот сигнал от мобильных телефонов к базовой станции должен быть только при звонке в радиусе действия или при передаче данных, то есть – при сетевой активности. Уровень усиления должен быть настроен таким образом, чтобы максимальная мощность достигалась только при приближении во время звонка к сервисной антенне на расстояние 1 метр. Текущее же состояние, когда мощность постоянно максимальна в обоих направлениях, называется самовозбуждением. Это означает, что усиленный сигнал с базовой станции излучается сервисной антенной и вновь попадает на донорную антенну, повторно усиливаясь. Такой же эффект наблюдается при приближении с микрофоном к динамику, воспроизводящему звук с микрофона. В нашем случае этот эффект вызван малым расстоянием между антеннами, порядка 4 метров. Основной изолятор между ними – металлическая крыша, но этого оказалось недостаточно. Чем выше уровень усиления и выходной мощности, тем лучше должна быть развязка между антеннами – больше расстояние и больше преград для распространения радиосигнала. Работа репитера в режиме самовозбуждения не только не помогает улучшить качество связи, но и полностью ее нарушает в зоне действия, а также нарушает работу базовых станций операторов и грозит выходом репитера из строя. Следовательно, при установке репитеров, особенно мощных, нужно быть крайне осторожным. Немного снизив уровень усиления, до отметок: 77 дБ DownLink (от базовой станции к мобильным телефонам), 74 дБ UpLink (от мобильных телефонов к базовой станции), мы получили устойчивый сигнал 24-25 дБм DownLink и до 25 дБм UpLink.

Уровень сигнала в контрольной точке -54 дБм. Тестовые звонки подтвердили отличный результат – связь стала идеальной во всем помещении и на участке возле коттеджа. Интернет работал на пределе возможностей EDGE GPRS, страницы открывались не так быстро, как мы уже привыкли при подключении по проводным сетям и по Wi-Fi, но стабильно и более-меннее комфортно для веб-серфинга без просмотра видеороликов и фотографий в высоком разрешении. Оценив по заслугам все прелести этого репитера, мы продолжили тестирование, поскольку данное решение все же избыточно для небольшого помещения.

← Репитер Aileron AE-970   Репитер Picocell 900SXB →
